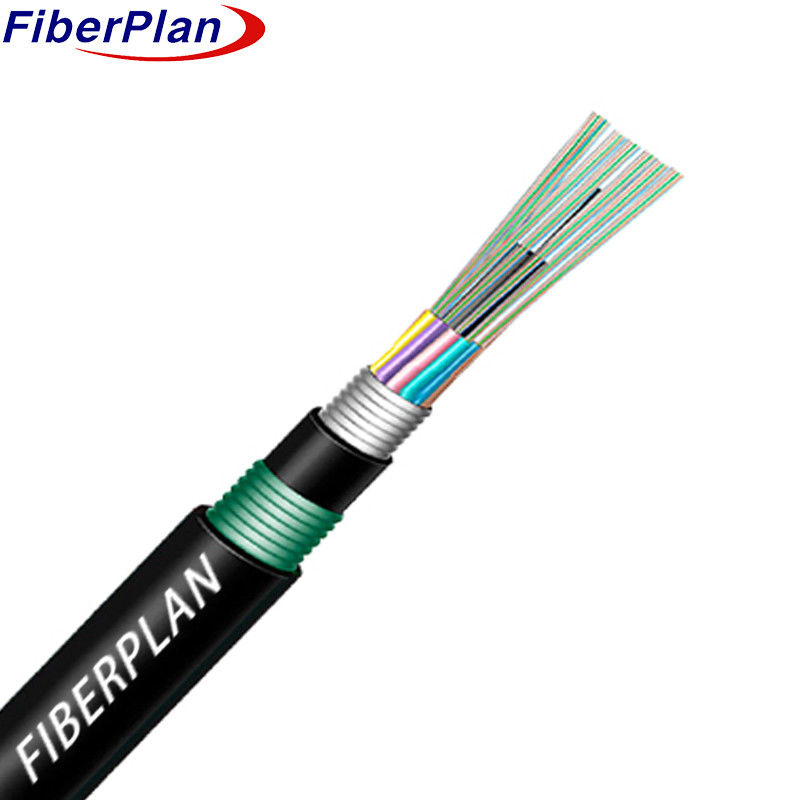

Cáp quang ngoài trời GYTA53
Mô tả
Cấu trúc cáp bao gồm sợi quang được đặt trong một ống nhựa lỏng chứa mô-đun cao
Với một hợp chất chống nước ở lõi, một dây thép, đôi khi được bao phủ bằng polyethylene
Đối với dây cáp sợi cao, hoạt động như là thành viên sức mạnh kim loại.
Các chất lấp đầy được gắn liền để tạo ra một lõi cáp tròn nhỏ gọn.
ngăn nước xâm nhập, tiếp theo là áp dụng một lớp phủ PE bên trong mỏng.
được gia cố bằng lớp PSP được áp dụng theo chiều dọc và hoàn thành bằng lớp ngoài PE để tăng cường
độ bền và bảo vệ chống lại các yếu tố bên ngoài.
Ứng dụng
* Phân phối ngoài trời thích nghi: Được thiết kế cho môi trường ngoài trời, cáp này là đặc biệt
được thiết kế để chịu được những thách thức về môi trường, đảm bảo hiệu suất đáng tin cậy trong không gian ngoài trời
kịch bản phân phối.
* Tùy chọn cài đặt đa năng: tương thích với các phương pháp cài đặt khác nhau bao gồm cả không gian
triển khai, lắp đặt ống dẫn và chôn trực tiếp, cung cấp tính linh hoạt trong quy hoạch cơ sở hạ tầng.
* Lý tưởng cho truyền thông đường dài và mạng khu vực địa phương: Được thiết kế để đáp ứng nhu cầu
của cả hai truyền thông đường dài và thiết lập mạng khu vực địa phương, đảm bảo hiệu quả và
truyền dữ liệu hiệu quả trên các khoảng cách khác nhau.
Đặc điểm
* Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Đảm bảo chức năng đáng tin cậy trong nhiều điều kiện khác nhau
áp lực cơ học và điều kiện nhiệt độ.
* Kháng thủy phân ống lỏng cường độ cao: Có tính năng một ống lỏng cường độ cao chống lại
thủy phân, đảm bảo độ bền dài của cáp.
* Hợp chất lấp ống đặc biệt để bảo vệ sợi: Sử dụng hợp chất lấp đặc biệt
bên trong ống để cung cấp bảo vệ thiết yếu cho các sợi quang.
* Chống nghiền và linh hoạt: cân bằng chống nghiền với linh hoạt, tạo điều kiện cho linh hoạt
các thiết bị trong các môi trường khác nhau.
* Các biện pháp thiết kế kín nước:
- Thành viên sức mạnh trung tâm: Sử dụng một dây thép như là thành viên sức mạnh trung tâm.
- Cấp đầy lõi cáp: Đảm bảo lấp đầy 100% của lõi cáp với một hợp chất để tăng độ kín nước
sự liêm chính.
- Rào cản độ ẩm APL: Áp dụng nhựa nhựa nhựa nhôm (APL) làm rào cản độ ẩm.
- PSP chống ẩm: áp dụng theo chiều dài polyethylene (PSP) để tăng cường chống ẩm.
- Vật liệu ngăn chặn nước: Bao gồm các vật liệu ngăn chặn nước để đảm bảo thêm bảo vệ chống lại
nước thấm vào.
Chi tiết xây dựng cáp
| Số lượng sợi | 12-144 lõi | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.3mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0,1mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 lõi | 15.5±0.4mm | 210±4kg/km | |||||
| 96 lõi | 17.1±0,4mm | 270±4kg/km | |||||
| 144 lõi | 20.3±0.4mm | 310±4kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
