| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTA53 |

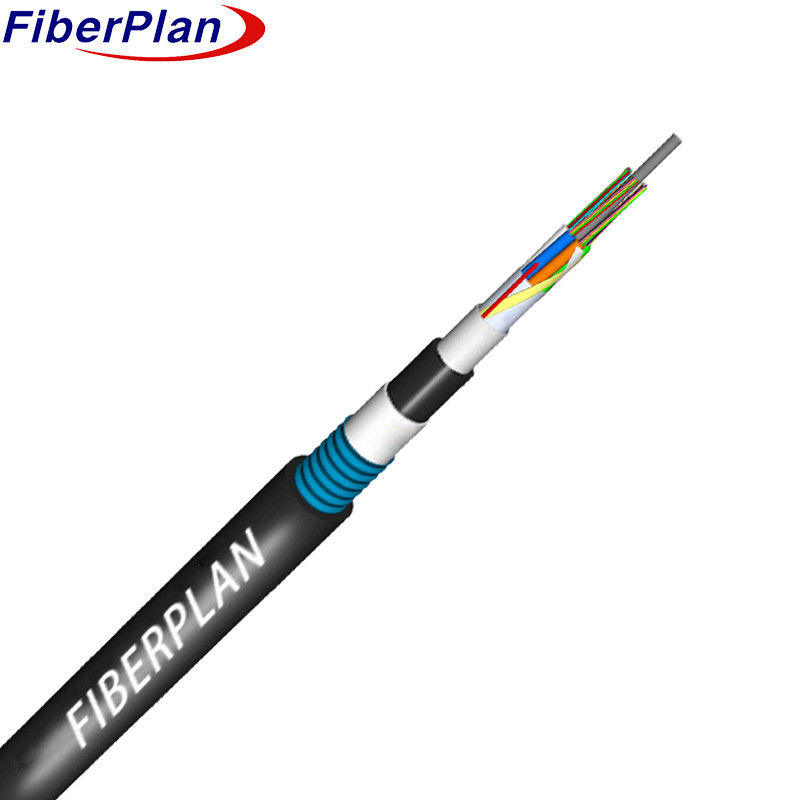

Cáp quang ngoài trời GYTA53
Mô tả
Các cấu trúc cáp có các sợi quang được đặt trong một ống nhựa lỏng cao module đầy
với một hợp chất chống nước. ở lõi của nó, một dây thép, đôi khi bao phủ với polyethylene
Đối với các cáp có số lượng sợi cao, phục vụ như là thành viên sức mạnh kim loại.
và chất lấp đầy được gắn liền để tạo thành một lõi cáp tròn nhỏ gọn.
hợp chất để ngăn nước xâm nhập, tiếp theo là áp dụng một lớp phủ PE bên trong mỏng.
cáp được gia cố thêm với một lớp PSP được áp dụng theo chiều dọc và hoàn thành bằng một lớp PE bên ngoài
vỏ để tăng độ bền và bảo vệ chống lại các yếu tố bên ngoài.
Ứng dụng
* Phân phối ngoài trời thích nghi: Được thiết kế cho môi trường ngoài trời, cáp này được đặc biệt
được thiết kế để chịu được những thách thức về môi trường, đảm bảo hiệu suất đáng tin cậy trong không gian ngoài trời
kịch bản phân phối.
* Tùy chọn cài đặt đa năng: tương thích với nhiều phương pháp cài đặt bao gồm cả không gian
triển khai, lắp đặt ống dẫn và chôn trực tiếp, cung cấp tính linh hoạt trong quy hoạch cơ sở hạ tầng.
* Lý tưởng cho truyền thông đường dài và mạng khu vực địa phương: Được thiết kế để đáp ứng các yêu cầu của
yêu cầu của cả hai truyền thông đường dài và thiết lập mạng khu vực địa phương, đảm bảo hiệu quả
và truyền dữ liệu hiệu quả trên các khoảng cách khác nhau.
Đặc điểm
* Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Đảm bảo chức năng đáng tin cậy dưới
các căng thẳng cơ học và điều kiện nhiệt độ khác nhau.
* Kháng thủy phân ống lỏng cường độ cao: Có tính năng một ống lỏng cường độ cao chống lại
thủy phân, đảm bảo độ bền dài của cáp.
* Hợp chất lấp ống đặc biệt để bảo vệ sợi: Sử dụng hợp chất lấp đặc biệt
bên trong ống để cung cấp bảo vệ thiết yếu cho các sợi quang.
* Chống nghiền và linh hoạt: cân bằng chống nghiền với linh hoạt, tạo điều kiện cho linh hoạt
các thiết bị trong các môi trường khác nhau.
* Các biện pháp thiết kế kín nước:
- Thành viên sức mạnh trung tâm: Sử dụng một dây thép như là thành viên sức mạnh trung tâm.
- Cáp lõi lấp đầy: đảm bảo đầy đủ của lõi cáp với một hợp chất để tăng cường
tính toàn vẹn.
- Rào cản độ ẩm APL: Áp dụng nhựa nhựa nhựa nhôm (APL) làm rào cản độ ẩm.
- PSP chống ẩm: Áp dụng polyethylene (PSP) theo chiều dọc để tăng cường chống ẩm.
- Vật liệu ngăn chặn nước: Bao gồm các vật liệu ngăn chặn nước để đảm bảo bảo vệ hơn nữa
chống lại nước.
Chi tiết xây dựng cáp
| Số lượng sợi | 12-144 lõi | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.3mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0,1mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 lõi | 15.5±0.4mm | 210±4kg/km | |||||
| 96 lõi | 17.1±0,4mm | 270±4kg/km | |||||
| 144 lõi | 20.3±0.4mm | 310±4kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps ((nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
