Tất cả các dây cáp tự nâng điện
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |

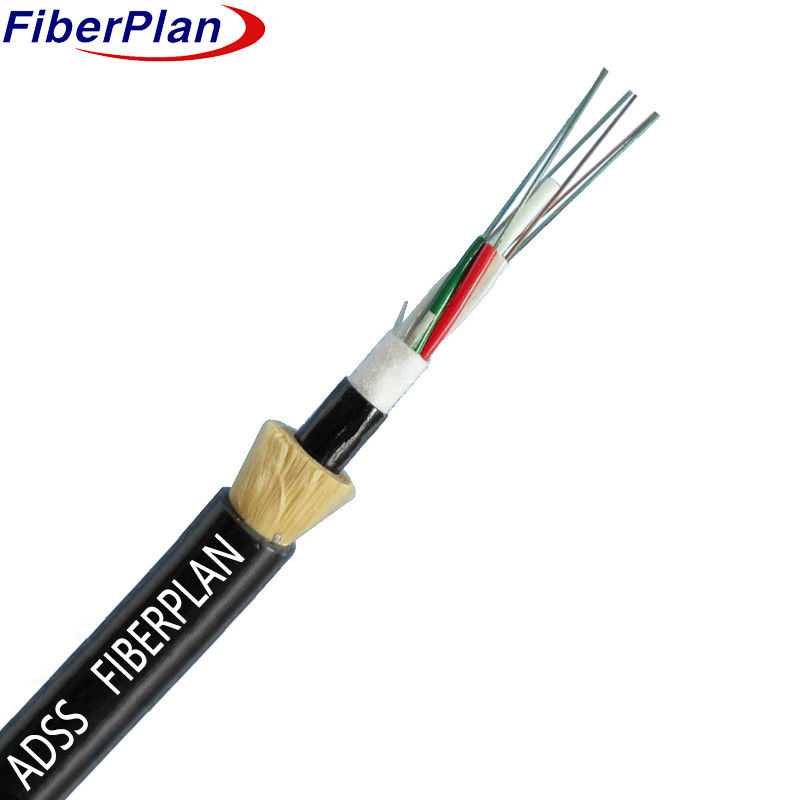

Tất cả các dây cáp quang ADSS tự hỗ trợ bằng sợi quang
Mô tả
Thiết kế cáp kết hợp các ống nhựa mô-đun cao chứa các sợi, được lấp đầy với một
Thêm một lớp bảo vệ thêm, Kevlar bao quanh bộ phận này để đảm bảo một lớp chống nước
và cấu trúc nhỏ gọn, một vật liệu ngăn chặn nước tách sợi Kevlar và ống lỏng.
cáp được bao bọc trong một lớp phủ polyethylene (PE) bền, cung cấp bảo vệ chống lại các yếu tố bên ngoài.
Ứng dụng
Thông số kỹ thuật này phác thảo các điều kiện tiên quyết tổng thể cho một áo khoác duy nhất hoàn toàn tự nâng điện (ADSS)
cáp được thiết kế để lắp đặt trên không hoặc ống dẫn.
Đặc điểm
1 Hiệu suất cơ học đáng tin cậy ở các nhiệt độ khác nhau.
2 Hành động chống thủy phân, ống lỏng có độ bền cao cho độ bền.
3 Khối chứa ống đặc biệt để bảo vệ sợi quan trọng.
4 Cân bằng sức đề kháng nghiền nát với sự linh hoạt cho việc lắp đặt đa năng.
5 Tăng độ bền kéo được cung cấp bởi hai dây thép song song.
6 Thiết kế nhỏ gọn, nhẹ để cài đặt dễ dàng và thân thiện với người dùng.
Chi tiết xây dựng cáp
| Số lượng sợi | 2-144 lõi | |||||||
| Rào cản độ ẩm | Dây ngăn băng | |||||||
| Các ống lỏng và các phần tử lấp đầy | vật liệu | PBT | ||||||
| đường kính | 2.1mmF±0.2mm | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP | ||||||
| kích thước | 1.8mm±0.1mm | |||||||
| Sợi | Sợi Dupont Kelver (7 miếng) | |||||||
| Vòng tròn | 50m~150m | |||||||
| Chiều kính tổng thể của cáp | 9~11.0mm±0.3mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Trọng lượng cáp trên km | 65kg/km | |||||||
| Vỏ bên ngoài | vật liệu | PE | ||||||
| độ dày | 1.5~2.0mm±0.2mm | |||||||
| Trọng lượng cáp trên km | 105kg/km | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| ngắn hạn | 20D | ||||||
| Độ bền kéo được phép ((N) | Mãi dài | 600 | |||||
| ngắn hạn | 1500 | ||||||
| Trọng lượng nghiền ((N/100mm) | Mãi dài | 300 | |||||
| ngắn hạn | 1000 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Độ dài sóng sutoff cáp λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.4 | 10.4±0.4 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤3 | ≤3 | ---- | ---- | ---- | |
