| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |

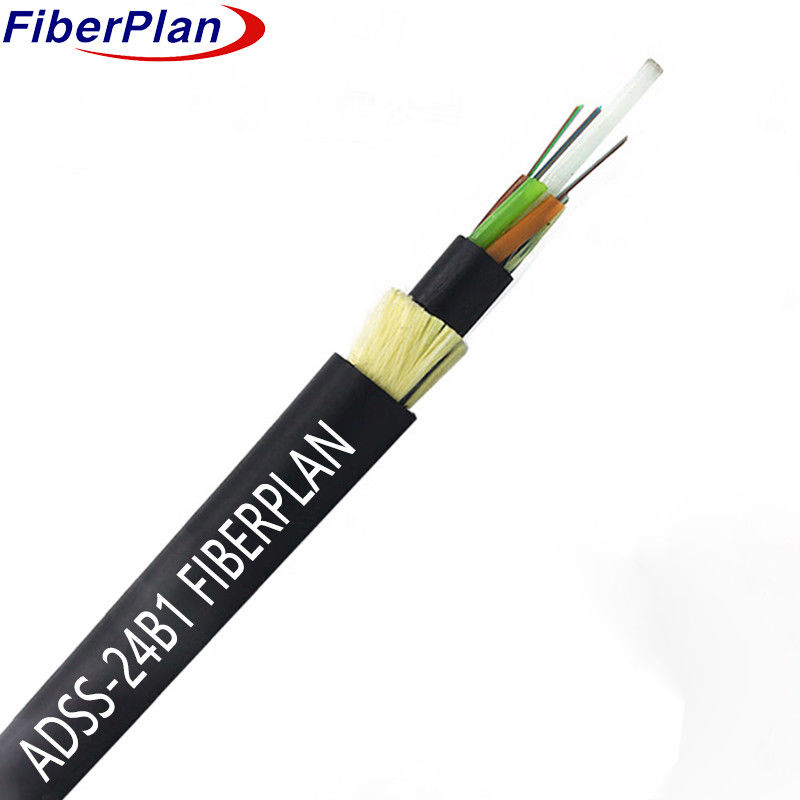

Cáp tự hỗ trợ ADSS tăng cường vỏ Aramid hai lần
Mô tả
Cáp ADSS sử dụng một thiết kế dây thừng ống lỏng, lồng sợi trong ống nhựa mô-đun cao
Các ống này, cùng với chất lấp đầy, được bọc xung quanh một chất không kim loại
thành viên sức mạnh trung tâm (FRP) để tạo thành một lõi cáp tròn chặt chẽ, sau đó được lấp đầy với hợp chất cho
Một lớp phủ PE mỏng được áp dụng trên lõi, tiếp theo là một lớp vải aramid để
Cuối cùng, cáp được hoàn thành bằng lớp phủ ngoài PE hoặc AT để bảo vệ bổ sung và trong
Sơ hóa.
Ứng dụng
1 Thiết kế cáp ADSS thích nghi với đặc điểm của đường dây điện trên cao.
2 lớp vỏ ngoài PE cho các đường dây dưới 110kV; lớp vỏ AT cho các đường dây 110kV +.
3 Aramid và nhánh phù hợp với các yêu cầu trải dài khác nhau.
Đặc điểm
1 Thiết lập không gây gián đoạn mà không có ngắt điện.
2 Mức độ nhẹ và nhỏ để giảm bớt khối lượng băng, gió, tháp và đệm sau.
30 năm tuổi thọ thiết kế.
4 Độ bền kéo tuyệt vời và hiệu suất nhiệt độ.
Các thông số thiết kế danh nghĩa
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Dây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Chiều kính ống (± 0,2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Chiều kính danh nghĩa (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Độ bền kéo tối đa | 4000N | ||||||
| Trọng lượng nghiền tối đa | 3000N/100mm | ||||||
| Phân tích uốn cong tối thiểu | 10D | ||||||
| Chiều dài trải dài | 100m - 500m | ||||||
| Vật liệu vỏ bên ngoài | PE | ||||||
| Phạm vi nhiệt độ | -20 °C ~ 70 °C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.4 | 125±0.4 | 125±0.4 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | |||
