Tất cả các dây cáp tự nâng điện
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |
Sợi quang chất lượng tốt ADSS đơn chế độ Aramid sợi cáp sợi quang
Mô tả

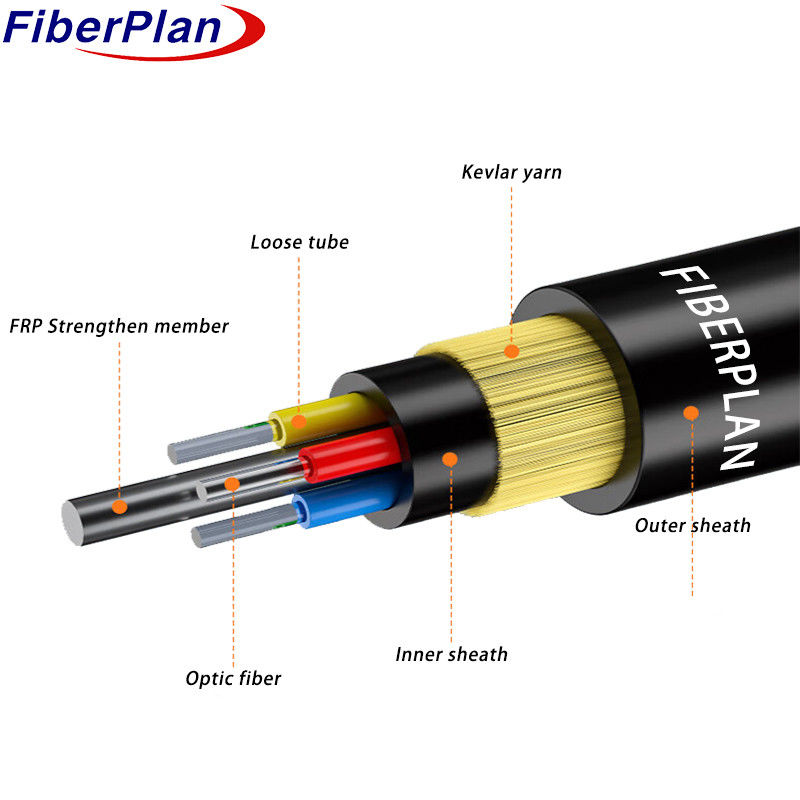

Cáp ADSS (All-Dielectric Self-Supporting) sử dụng ống lỏng lẻo với sợi được đặt bên trong
ống nhựa mô-đun cao được lấp đầy với một hợp chất chống nước.
một thành phần trung tâm không kim loại được làm bằng FRP (Fiber Reinforced Plastic), tạo thành một hình tròn nhỏ gọn
Sau khi lấp đầy lõi cáp với một hợp chất, nó được bao phủ bởi một lớp vỏ polyethylene (PE) mỏng.
Sau đó, một lớp sợi aramid được thắt chặt làm cho lớp vỏ bên trong trở thành một thành phần bền.
cáp được hoàn thành bằng lớp ngoài polyethylene (PE) hoặc chống theo dõi (AT).
Ứng dụng
1 Thiết kế cáp ADSS tích hợp các điều kiện thời gian thực của các đường dây điện trên không.
2 PE lớp ngoài được sử dụng cho đường dây điện dưới 110kV, trong khi lớp ngoài AT được áp dụng cho 110kV và cao hơn.
3 Thiết kế cụ thể của số lượng aramid và quy trình thắt dây đáp ứng các yêu cầu trải dài khác nhau một cách hiệu quả.
Đặc điểm
1 Cho phép lắp đặt mà không cần tắt điện.
2 Mức độ nhẹ và đường kính nhỏ, giảm căng thẳng từ băng, gió, tháp và tải backprop.
3 Được thiết kế để có tuổi thọ 30 năm.
4 Hiển thị độ bền kéo mạnh và khả năng chống nhiệt độ cho hiệu suất đáng tin cậy.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144 lõi | |||||||
| Sợi dây nhét | 2.0mm | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP/FRP với PE | ||||||
| kích thước | 2.1mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| chất lấp | ống PP/ ống PVC | |||||||
| Vỏ bên trong | vật liệu | PE | ||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2mm ((bên ngoài/bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 11±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi đến 60 lõi | 11±0,3mm | 120±4kg/km | |||||
| 72core | 12±0,3mm | 140±4kg/km | |||||
| 96core | 13.5±0.2mm | 170±5kg/km | |||||
| 144core | 14.5±0.2mm | 200±5kg/km | |||||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 88kN | ||||||
| Tăng suất làm việc cho phép | 32.7KN | ||||||
| Mô đun độ đàn hồi | 37KN/mm2 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Hoạt động | 240mm | |||||
| Cài đặt | 390mm | ||||||
| Trọng lượng bổ sung | Trọng lượng phụ 0,5% ~ 0,7% | ||||||
| Băng | 5mm | ||||||
| Tốc độ gió | 35m/s | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
