Bộ sợi Kevlar hai áo khoác củng cố dây cáp tự hỗ trợ
Cáp quang
Mô tả

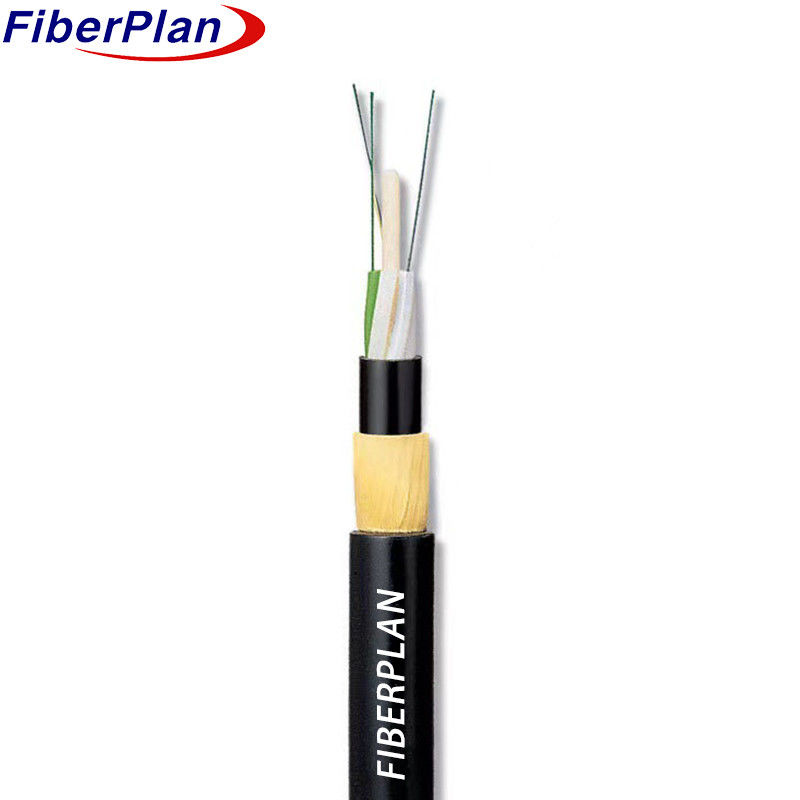

Cáp ADSS sử dụng một cấu trúc ống lỏng chứa sợi trong nhựa modulus cao.
chứa một hợp chất lấp đầy chống nước và được sắp xếp xung quanh một chất dẻo cứng bằng sợi nhựa (FRP),
Rving như là một thành phần sức mạnh không kim loại trung tâm.
Sau đó, một lớp sợi aramid được tạo thành từ các sợi nhựa.
pplied trên lớp phủ này để tăng cường sức mạnh, và cuối cùng, cáp được hoàn thành bằng lớp phủ ngoài PE hoặc AT.
Ứng dụng
1 Thiết kế cáp ADSS tính đến đặc điểm của các đường dây điện trên không hiện có.
2 Vỏ ngoài PE được sử dụng cho các đường dây dưới 110kV; vỏ AT cho 110kV và cao hơn.
3 Số lượng aramid và kỹ thuật thắt dây phù hợp với các yêu cầu của các dải trải khác nhau.
Đặc điểm
• Có thể lắp đặt mà không cần tắt điện, đảm bảo hoạt động không bị gián đoạn.
• Trọng lượng nhẹ và đường kính nhỏ, giảm thiểu căng thẳng từ băng, gió và tải tháp / backprop.
• Được thiết kế cho tuổi thọ 30 năm, cung cấp độ tin cậy kéo dài.
• Có độ bền kéo và hiệu suất nhiệt độ tuyệt vời.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144 lõi | |||||||
| Sợi dây nhét | 2.0mm | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP/FRP với PE | ||||||
| kích thước | 2.1mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| chất lấp | ống PP/ ống PVC | |||||||
| Vỏ bên trong | vật liệu | PE | ||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2mm ((bên ngoài/bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 11±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi đến 60 lõi | 12±0,2mm | 140±3kg/km | |||||
| 72core | 13±0,2mm | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 88kN | ||||||
| Tăng suất làm việc cho phép | 32.7KN | ||||||
| Mô đun độ đàn hồi | 37KN/mm2 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Hoạt động | 240mm | |||||
| Cài đặt | 390mm | ||||||
| Trọng lượng bổ sung | Trọng lượng phụ 0,5% ~ 0,7% | ||||||
| Băng | 5mm | ||||||
| Tốc độ gió | 35m/s | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
