Tăng cường với sợi aramide để tăng cường sức kéo ADSS
Mô tả

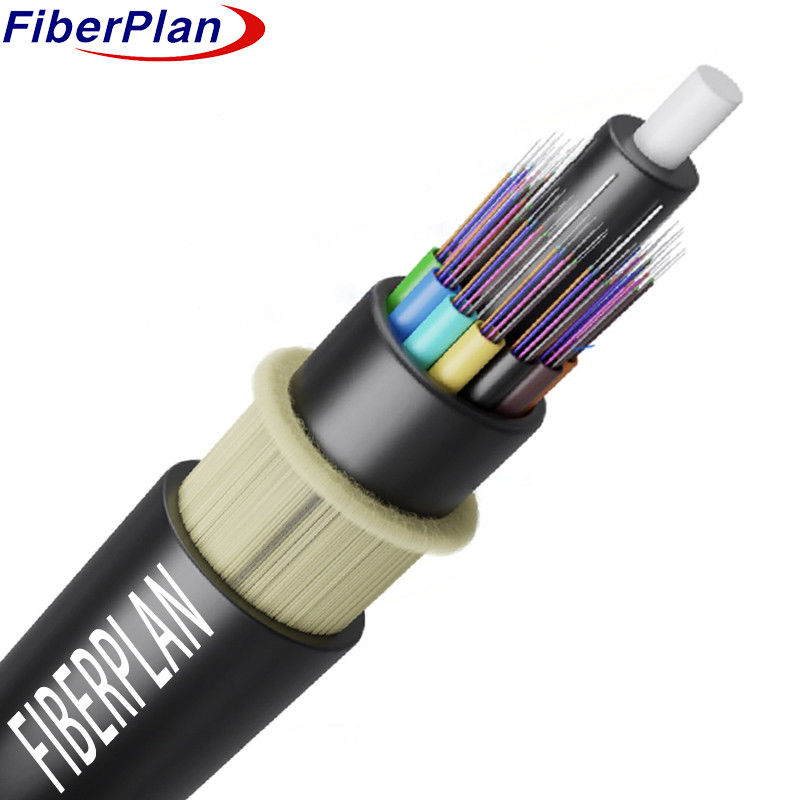

Cáp ADSS (All-Dielectric Self-Supporting) theo một trình tự xây dựng nơi các sợi được đặt
trong một ống nhựa lỏng có mô-đun cao và chứa một hợp chất chống nước.
Các chất lấp đầy, bao quanh một lõi nhựa được củng cố bằng sợi (FRP), tạo thành một lõi cáp tròn dày đặc.
Để bảo vệ lõi, một lớp vỏ bên trong PE (polyethylene) được thêm vào.
cuối cùng, cáp được hoàn thành bằng lớp ngoài PE hoặc AT (chống theo dõi),
hoàn thành việc xây dựng.
Ứng dụng
1 Xem xét tình trạng đường dây điện trên cao: Thiết kế của cáp ADSS xem xét đầy đủ
Tình trạng thực tế và đặc điểm của các đường dây điện trên không, đảm bảo tính tương thích và phù hợp.
2 Lớp phủ cho đường dây điện dưới 110kV: cáp ADSS dành cho đường dây điện dưới 110kV kết hợp một
Vỏ ngoài PE, được thiết kế để đáp ứng các yêu cầu của các đường dây điện áp thấp.
3 Lớp phủ cho các đường dây điện ở mức 110kV trở lên: Các đường dây điện cao hơn, bằng hoặc vượt quá 110kV
Được trang bị một lớp phủ bên ngoài AT (chống theo dõi), cung cấp cách điện và bảo vệ chống lại điện
theo dõi trical.
4 Thiết kế Aramid cho độ dài khác nhau: Số lượng Aramid và quá trình thắt dây được thiết kế tỉ mỉ
để đáp ứng các yêu cầu của các dải trải khác nhau, đảm bảo độ bền và độ tin cậy của cáp trên các
nhảy múa.
Đặc điểm
1 Thiết kế cáp ADSS được tùy chỉnh để phù hợp với các điều kiện hiện tại của đường dây điện trên không.
2 PE lớp vỏ bên ngoài được sử dụng cho đường dây điện dưới 110kV.
3 AT vỏ bên ngoài được sử dụng cho các đường dây điện ở mức 110kV hoặc cao hơn.
4 Số lượng aramid và phương pháp thắt dây phù hợp đáp ứng các yêu cầu trải dài khác nhau một cách hiệu quả.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144 lõi | |||||||
| Sợi dây nhét | 2.0mm | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP/FRP với PE | ||||||
| kích thước | 2.1mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| chất lấp | ống PP/ ống PVC | |||||||
| Vỏ bên trong | vật liệu | PE | ||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2mm ((bên ngoài/bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 11±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi đến 60 lõi | 12±0,2mm | 140±3kg/km | |||||
| 72core | 13±0,2mm | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 88kN | ||||||
| Tăng suất làm việc cho phép | 32.7KN | ||||||
| Mô đun độ đàn hồi | 37KN/mm2 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Hoạt động | 240mm | |||||
| Cài đặt | 390mm | ||||||
| Trọng lượng bổ sung | Trọng lượng phụ 0,5% ~ 0,7% | ||||||
| Băng | 5mm | ||||||
| Tốc độ gió | 35m/s | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
