Tất cả các dây cáp tự nâng điện
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |

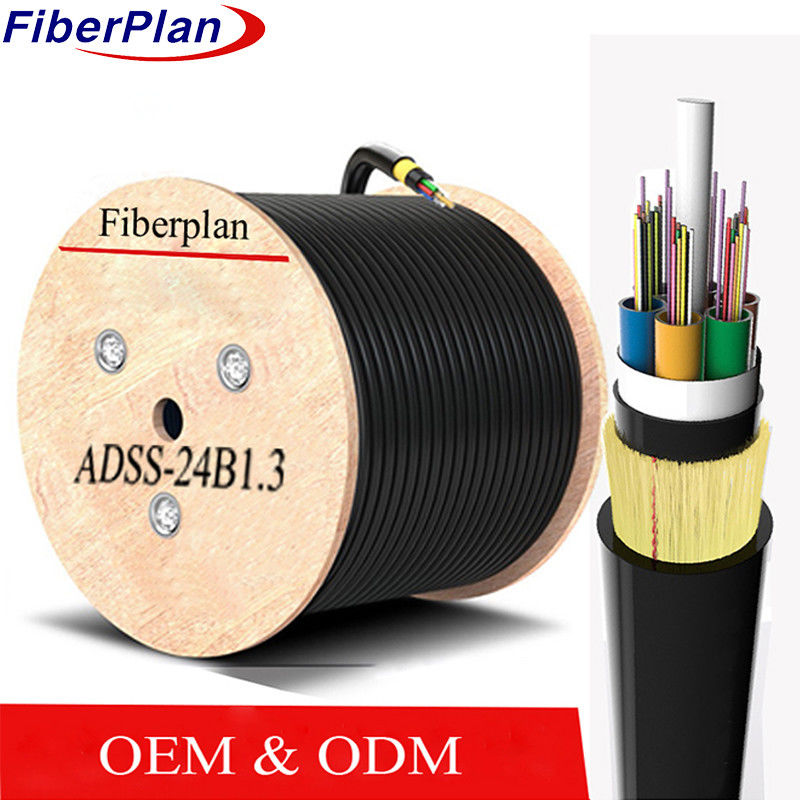

Cáp ADSS G652d Cáp áo khoác hai chế độ đa chế độ
Mô tả
Cáp ADSS theo một thiết kế ống lỏng với ống nhựa mô-đun cao chứa các sợi
được lấp đầy với một hợp chất chống nước. Các ống và chất lấp này bao bọc một thành phần trung tâm không kim loại,
FRP, tạo thành một lõi nhỏ gọn. lõi này, một khi được lấp đầy, nhận được một lớp lót PE mỏng bên trong.
được nhét để tăng cường sức mạnh trước khi áp dụng lớp ngoài PE hoặc AT cuối cùng.
Ứng dụng
1 Thiết kế cáp ADSS phù hợp phản ánh các điều kiện của đường dây điện trên không.
2 PE lớp ngoài cho các đường dây dưới 110kV; AT lớp ngoài cho các đường dây 110kV +.
3 Số lượng aramid và phương pháp thắt chuỗi cụ thể đáp ứng các yêu cầu trải dài khác nhau.
4 Thiết kế cáp tùy chỉnh xem xét các nhu cầu đường dây điện khác nhau.
Đặc điểm
1 Thiết lập không gây gián đoạn, không cần tắt điện.
2 Trọng lượng nhẹ, đường kính nhỏ làm giảm bớt áp lực tải lên các tháp và hỗ trợ.
Thời gian thiết kế 30 năm đảm bảo độ tin cậy lâu dài.
4 Độ bền kéo tuyệt vời và khả năng chịu nhiệt độ.
Các thông số thiết kế danh nghĩa
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Dây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Chiều kính ống (± 0,2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Chiều kính danh nghĩa (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Độ bền kéo tối đa | 4000N | ||||||
| Trọng lượng nghiền tối đa | 3000N/100mm | ||||||
| Phân tích uốn cong tối thiểu | 10D | ||||||
| Chiều dài trải dài | 50m ~ 500m | ||||||
| Vật liệu vỏ bên ngoài | PE | ||||||
| Phạm vi nhiệt độ | -20 °C ~ 70 °C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±4 | 242±4 | 242±4 | |||
