| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |

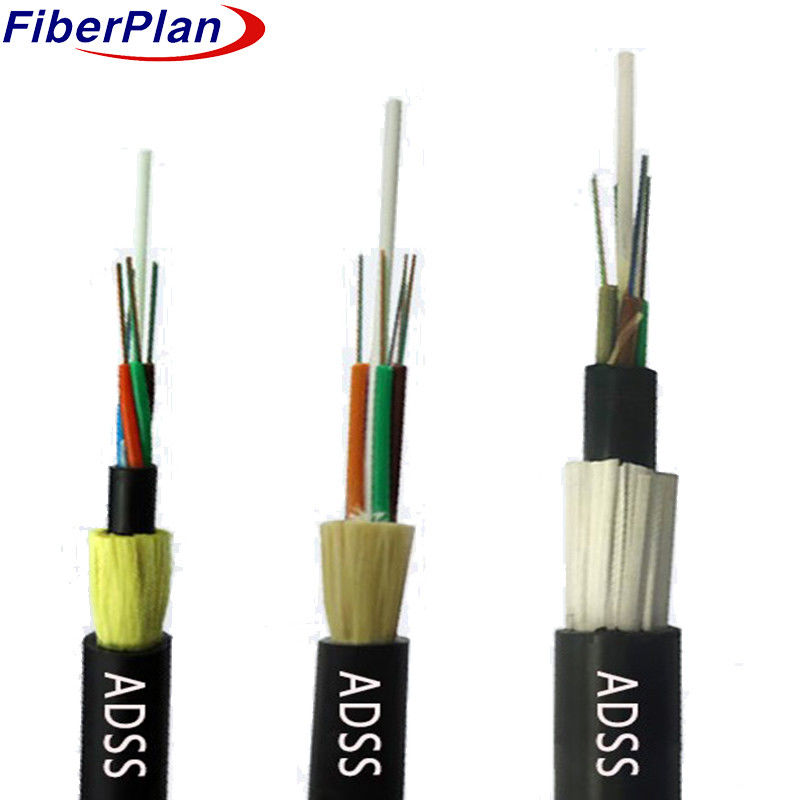

Cáp quang sợi ADSS hai lớp hiệu suất cao
Mô tả
Cấu trúc cáp sợi quang ADSS sử dụng thiết kế sợi ống lỏng, chứa sợi 250μm
trong một ống chứa chất liệu có độ phân giải cao, chống nước hiệu quả.
trung tâm củng cố lõi (FRP), tạo ra một lõi cáp nhỏ gọn, tiếp tục tăng cường bằng thuốc mỡ ngăn chặn nước để
Một lớp phủ polyethylene bên trong (PE) được ép ra trên lõi cáp, được củng cố bằng aramid cho
Thiết kế này có thể được điều chỉnh cho các thiết bị khác nhau.
Đối với đường dây điện 10kV và 35kV, lớp phủ PE là đủ; tuy nhiên, cho 110kV
và đường dây 220kV, tính toán phân phối trường điện quyết định vị trí các điểm treo, đòi hỏi một
Số lượng sợi aramid và quá trình nhựa được điều chỉnh tinh tế để đáp ứng
yêu cầu.
Ứng dụng
1 Thiết kế cáp ADSS phù hợp với điều kiện đường dây điện trên cao.
2 lớp vỏ ngoài PE cho các đường dây dưới 110kV; lớp vỏ AT cho các đường dây 110kV +.
3 Số lượng và chuỗi Aramid được thiết kế cho các yêu cầu trải dài khác nhau.
4 Các cân nhắc chiến lược cho hiệu suất cáp tối ưu.
Đặc điểm
1 Khả năng lắp đặt trực tiếp mà không cần tắt điện.
2 Thiết kế nhẹ và nhỏ gọn để giảm thiểu khối lượng băng và gió.
3 Sống lâu: được thiết kế để có tuổi thọ 30 năm.
4 Độ bền kéo cao và hiệu suất nhiệt độ.
Các thông số thiết kế danh nghĩa
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Dây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Chiều kính ống (± 0,2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Chiều kính danh nghĩa (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Độ bền kéo tối đa | 4000N | ||||||
| Trọng lượng nghiền tối đa | 3000N/100mm | ||||||
| Phân tích uốn cong tối thiểu | 10D | ||||||
| Chiều dài trải dài | 100m - 500m | ||||||
| Vật liệu vỏ bên ngoài | PE | ||||||
| Phạm vi nhiệt độ | -20 °C ~ 70 °C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 | |||
