Tất cả các dây cáp tự nâng điện
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |
Cáp quang sợi ADSS chống thấm nước và chống nghiền để sử dụng ngoài trời
Mô tả
Thiết kế cáp ưu tiên bảo vệ sợi bằng cách bao bọc chúng trong một ống nhựa lỏng cao mô-đun tăng cường
với một hợp chất chống thấm. sự sắp xếp này đảm bảo cách nhiệt chống ẩm, bảo vệ các
Để củng cố thêm cáp, một lớp Kevlar được bọc xung quanh ống, tăng cường sức mạnh tổng thể và
Tăng thêm vào các thuộc tính chống nước của nó, một vật liệu ngăn chặn nước duy trì sự nhỏ gọn của cáp
Cuối cùng, cáp được bọc trong lớp phủ polyethylene (PE), cung cấp một
thêm lớp bảo vệ và tăng cường khả năng chống lại các yếu tố môi trường bên ngoài.
Ứng dụng
Thông số kỹ thuật quy định các yêu cầu cơ bản cho một chiếc áo đơn tự nâng toàn điện (ADSS)
cáp dành cho các thiết bị trên không hoặc ống dẫn.
Đặc điểm
1 Hiệu suất cơ khí và nhiệt độ đáng tin cậy: Đảm bảo chức năng nhất quán trong nhiệt độ khác nhau
sự cố và căng thẳng cơ học, đảm bảo độ tin cậy trong nhiều môi trường khác nhau.
2 Ống lỏng có độ bền cao chống thủy phân: Sử dụng một ống bền chống thủy phân, đảm bảo
hiệu suất kéo dài ngay cả trong điều kiện ẩm.
3 Khối chứa ống đặc biệt: Cung cấp sự bảo vệ thiết yếu cho các sợi kín, tăng cường độ bền của chúng
khả năng và hiệu suất.
4 Khả năng chống nghiền và linh hoạt kết hợp: cân bằng sức đề kháng áp lực với tính linh hoạt, cho phép linh hoạt
lắp đặt mà không ảnh hưởng đến độ bền.
5 Tăng sức kéo với dây thép song song: Củng cố sức kéo bằng cách sử dụng hai dây song song
dây thép.
6 Thiết kế nhỏ gọn, nhẹ: Được thiết kế để cài đặt dễ dàng và thân thiện với người dùng do trọng lượng nhẹ và
cấu trúc nhỏ gọn.

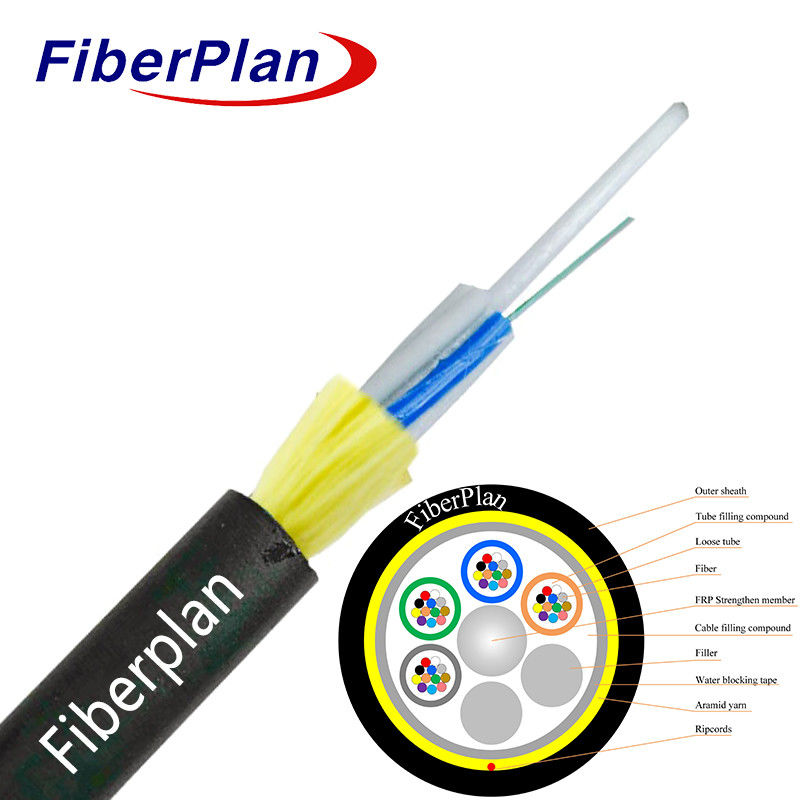

Chi tiết xây dựng cáp
| Số lượng sợi | 2-144 lõi | |||||||
| Rào cản độ ẩm | Dây ngăn băng | |||||||
| Các ống lỏng và các phần tử lấp đầy | vật liệu | PBT | ||||||
| đường kính | 2.2mmF±0.2mm | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP | ||||||
| kích thước | 2.0mm±0.2mm | |||||||
| Sợi | Sợi Dupont Kelver (6 miếng) | |||||||
| Vòng tròn | 50m~150m | |||||||
| Chiều kính tổng thể của cáp | 15.0mm±0.4mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Trọng lượng cáp trên km | 65kg/km | |||||||
| Vỏ bên ngoài | vật liệu | PE | ||||||
| độ dày | 1.8±0.3mm | |||||||
| Trọng lượng cáp trên km | 105kg/km | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| ngắn hạn | 20D | ||||||
| Độ bền kéo được phép ((N) | Mãi dài | 600 | |||||
| ngắn hạn | 1500 | ||||||
| Trọng lượng nghiền ((N/100mm) | Mãi dài | 300 | |||||
| ngắn hạn | 1000 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Độ dài sóng sutoff cáp λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
